Просечно-вытяжной лист для настилов, ограждений, вентиляции и защитных экранов
Что представляет собой просечно-вытяжной лист

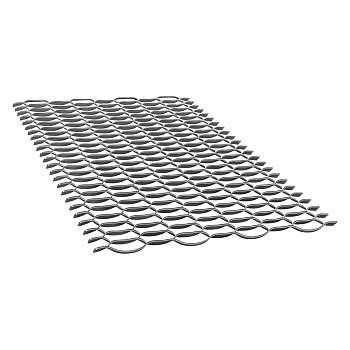

Просечно-вытяжной лист — листовой прокат, в котором выполнены просечки с последующей вытяжкой полотна. В результате образуется объёмная решётчатая структура без сварных швов, без скрепления проволокой. Такой материал сохраняет цельность основы, поэтому несущая способность зависит от толщины заготовки, а также от геометрии перемычек.
В работе ценится сочетание жёсткости и малого веса. Просечно-вытяжной лист даёт высокую открытость сечения, что снижает ветровую нагрузку в ограждениях. Для настилов рельефная структура обеспечивает зацеп подошвы, снижает риск скольжения при влажной поверхности.
Для проектирования важны параметры ячейки, шаг, ширина перемычки, толщина исходного листа. Просечно-вытяжной лист в разных типоразмерах ведёт себя по-разному при изгибе. При одинаковой толщине различная геометрия просечки меняет момент инерции, меняет допустимый пролёт опор.
Стандарты, обозначение и базовые требования
Просечно-вытяжной лист в промышленной поставке привязывают к ГОСТ 8706-78. Стандарт задаёт типы, геометрию ячейки, предельные отклонения, требования к качеству полотна. Для стабильной закупки фиксируют обозначение ПВЛ, затем типоразмер, затем толщину исходной заготовки.
В документах по партии указывают марку стали, состояние поставки, принадлежность к плавке. Для конструкционных применений часто используют сталь Ст3сп, Ст3пс, 08пс. Для низколегированных задач возможна 09Г2С при требовании по прочности, либо по температуре эксплуатации по проекту.
Качество просечно-вытяжного листа оценивается по целостности перемычек, отсутствию надрывов, отсутствию непрорезов. Допустимая волнистость ограничивается требованиями стандарта. Для настилов важна равномерность рельефа по листу, чтобы не возникала разница высоты в стыке.
Геометрия ячейки, толщина, открытая площадь
Главные геометрические параметры включают размер ячейки по большой оси, шаг по малой оси, ширину перемычки, толщину исходного листа. Эти параметры определяют открытую площадь, массу, жёсткость. Просечно-вытяжной лист с крупной ячейкой даёт большую светопроницаемость, при этом требует корректного расчёта пролёта опор.
Толщина исходного листа влияет на несущую способность при точечной нагрузке. Для настилов рассчитывают прогиб, затем проверяют предельное напряжение по стали. Для ограждений учитывают ударную нагрузку, затем выбирают типоразмер с достаточной шириной перемычки. Просечно-вытяжной лист с тонкой заготовкой подходит для экранов, кожухов, вентиляционных панелей.
Открытая площадь влияет на аэродинамику, дренаж, вентиляцию. Для площадок открытая площадь облегчает очистку от снега, снижает накопление грязи. Для защиты оборудования открытая площадь снижает сопротивление потоку воздуха, улучшает охлаждение. Просечно-вытяжной лист в такой роли заменяет перфорацию, при этом не образует отдельные вырубные «пробки».
Материал, покрытия, стойкость к коррозии
Основа под просечно-вытяжной лист выбирается по свариваемости, по формуемости, по требуемой прочности. Для сварных рам важна пластичность, чтобы не получить хрупкий отрыв по перемычкам. Для болтовых узлов важна стабильность толщины перемычки, поскольку она влияет на опорную поверхность шайбы.
Защита от коррозии выбирается по среде эксплуатации. Просечно-вытяжной лист доступен в чёрном исполнении под окраску, в оцинкованном исполнении, в исполнении под порошковую окраску. При горячем цинковании необходимо учитывать заполнение ячеек цинком при избытке слоя, поэтому режим выбирают под геометрию полотна.
Окраска требует подготовки поверхности по технологии предприятия. Для чёрного просечно-вытяжного листа критична очистка от окалины, от масла, от загрязнений. Для оцинкованного варианта важна совместимость пассивации с грунтом, иначе падает адгезия. Просечно-вытяжной лист под наружную установку обычно берут с покрытием, чтобы не рассчитывать ресурс «на удачу».
Расчёт массы, жёсткости, пролёта опор
Просечно-вытяжной лист часто выбирают по массе на квадратный метр, потому что это влияет на металлоёмкость каркаса. Масса зависит от толщины исходной заготовки, а также от процента открытой площади. При равной толщине лист с меньшей открытостью будет тяжелее, но жёстче при изгибе.
Для настила расчёт начинают с пролёта между опорами, затем задают нагрузку, затем проверяют прогиб. В производственных проходах учитывают точечную нагрузку от колеса тележки, либо от опоры ноги. Просечно-вытяжной лист при неверном пролёте даёт пружинение, затем даёт вибрацию при ходьбе.
Ниже приведены ориентиры открытой площади для типовых групп ПВЛ. Значения зависят от конкретного исполнения по ГОСТ, поэтому применяются как инженерная прикидка на ранней стадии.
| Группа просечки | Характер ячейки | Открытая площадь, ориентир |
|---|---|---|
| Мелкая | частая перемычка | 55–65% |
| Средняя | баланс жёсткости и воздуха | 60–75% |
| Крупная | высокий просвет | 70–85% |
После выбора группы уточняют толщину заготовки, затем типоразмер, затем формат листа. Просечно-вытяжной лист для настила чаще опирают по короткой стороне, чтобы снизить прогиб. Для ограждений ориентацию выбирают по жёсткости полотна, чтобы исключить «парусность» при потоке воздуха.
Резка, монтаж, соединения, безопасность кромки
Просечно-вытяжной лист режут гильотиной, плазмой, лазером, дисковой пилой. Выбор способа зависит от толщины заготовки, требований к точности контура. При термической резке формируется зона термического влияния на перемычках, поэтому режим подбирают так, чтобы не получить надрывы в узле.
Кромка у просечки конструктивно содержит выступы. Для безопасной эксплуатации кромку закрывают рамкой, уголком, полосой, либо устанавливают отбортовку. Просечно-вытяжной лист в настилах обычно окантовывают по периметру, чтобы убрать режущую кромку, чтобы стабилизировать геометрию полотна.
Для крепления применяют сварку, болтовое соединение, заклёпки. Сварка выполняется по рамке, а не по свободной перемычке. Болтовое соединение требует опорной зоны, поэтому часто используют прижимную планку. Просечно-вытяжной лист при корректной рамке держит плоскость, не расползается при вибрации.
Ненумерованный список ниже нужен только для практики заказа, без «памяток» в стиле учебника:
- тип ПВЛ по ГОСТ 8706-78, толщина заготовки, формат листа, ориентация ячейки
- марка стали, покрытие, требования к поверхности, требования к упаковке
- операция раскроя, наличие окантовки, требования к безопасности кромки
Комплектация поставки в EV Group Metal
Просечно-вытяжной лист в промышленной поставке должен быть однородным по типу просечки, по толщине, по стали. Однородность партии упрощает раскрой, упрощает сборку, снижает риск разного прогиба в одной секции настила. Просечно-вытяжной лист для повторяемых узлов лучше брать одной партией, чтобы не менять режимы резки.
Упаковка важна для сохранения плоскостности, а также для защиты кромки от замятий. Для оцинкованного исполнения дополнительно исключают повреждение слоя при трении лист о лист. Для окрашенных полотен используют прокладки, чтобы не получить потертости по вершинам перемычек.
EV Group Metal подбирает просечно-вытяжной лист под заданную спецификацию, затем формирует комплект документов по партии. При необходимости выполняется резка в размер, маркировка заготовок, укладка в пачки под сохранение геометрии.
